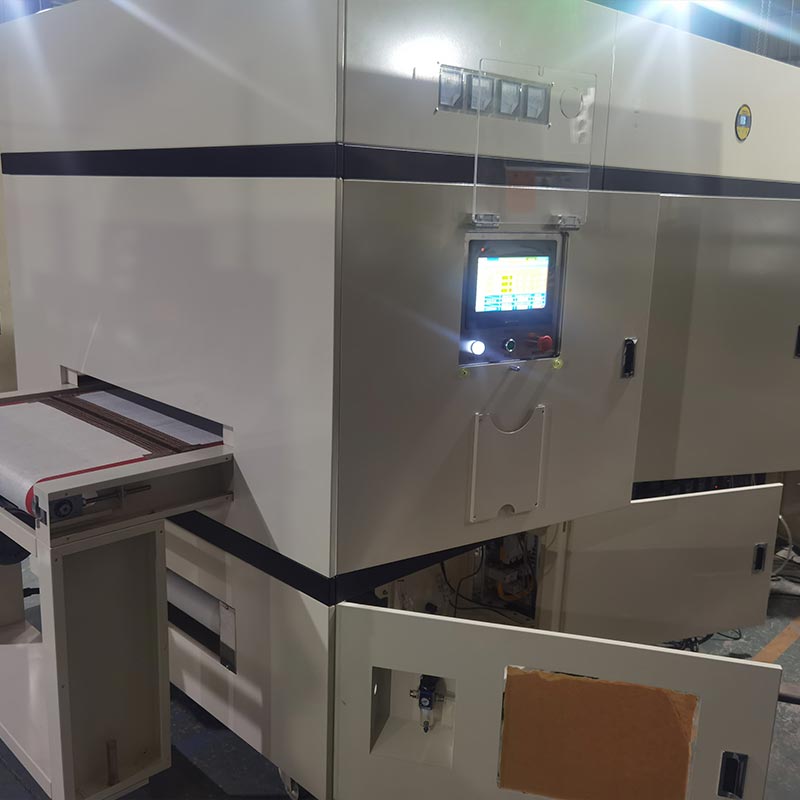

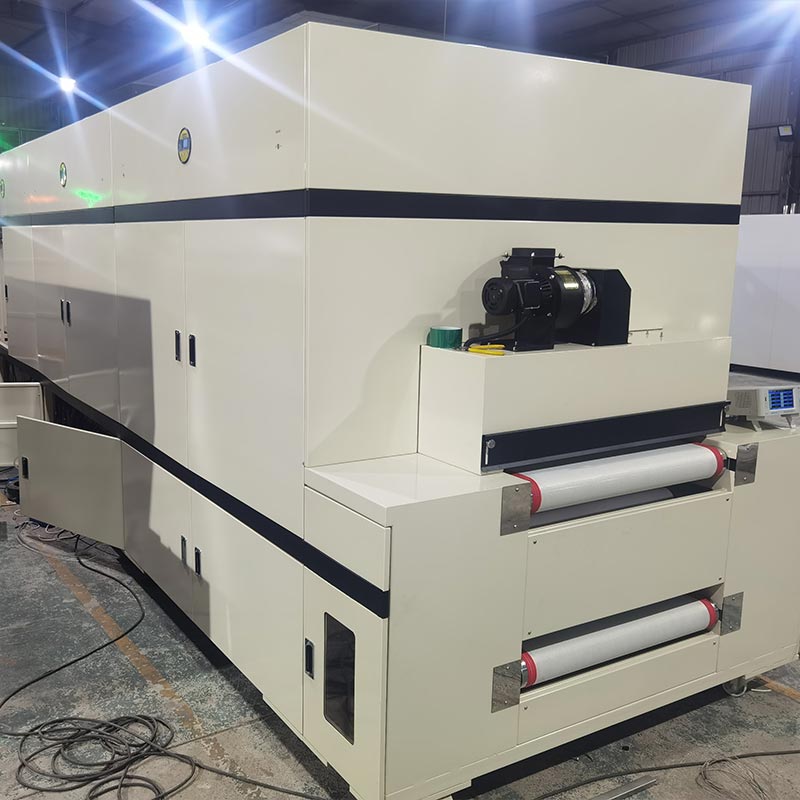

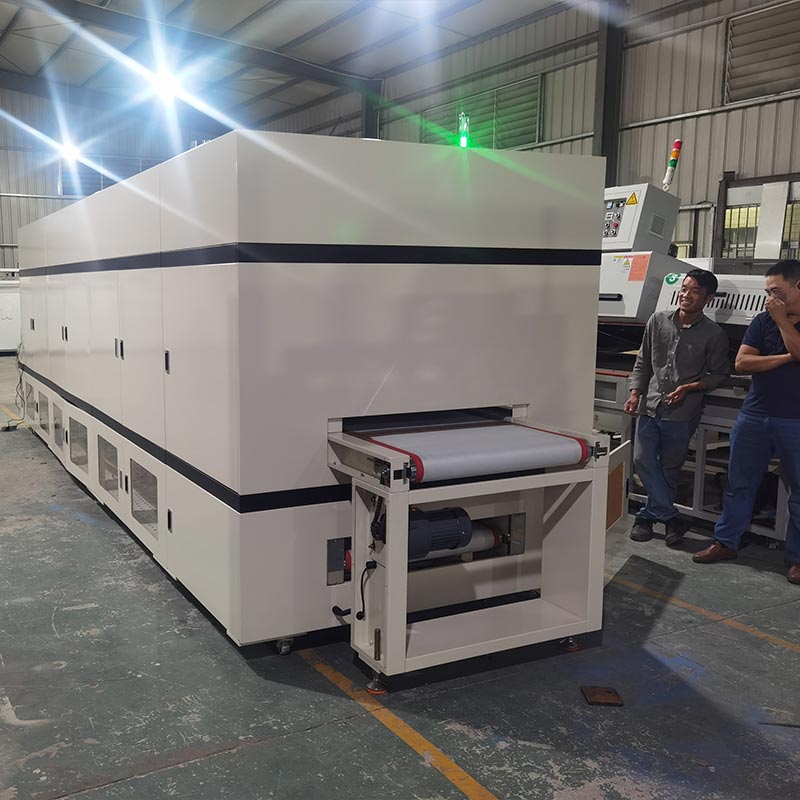

فرن نفق 8 م فئة 100

في الصين، يمكن تخصيص فرن النفق فئة 100 بطول 8 أمتار من شركة Dingfeng. يبلغ طول الصندوق 8 أمتار ويعمل بنظام طاقة قوي بقدرة 88 كيلووات. إنه يتميز بتصميم معياري وتم تصميمه خصيصًا لتجفيف الشاشة على مستوى عالمي وخبز المكونات بدقة. وهي مجهزة بنظام ترشيح بمروحة ذات درجة حرارة عالية وتلبي معايير نقاء الهواء ISO 5، مما يضمن مرور منتجاتك عبر تدفق الحرارة دون أي تلوث. عملاؤنا الكرام من جميع أنحاء العالم، نرحب بكم لشراء هذا المنتج من مصنعنا في الصين.

إرسال استفسار

وصف المنتج

يعتمد فرن النفق Dingfeng DFHK7008 بطول 8 أمتار فئة 100 من المصنع مباشرة على دوران فريد للهواء الساخن تحت الشفط التكنولوجيا. يتم تحويل الطاقة الكهربائية إلى طاقة حرارية من خلال مكونات متقدمة من الفولاذ المقاوم للصدأ، وبعد ذلك يتم ضغطه بواسطة مراوح دائرية منخفضة الضوضاء من خلال مرشح هواء عالي الكفاءة على مستوى 100. لقد قمنا بدمجها أيضًا مصابيح الأشعة تحت الحمراء المصنوعة من ألياف الكربون المفرغة، تكمل العملية من RT إلى 100 درجة مئوية خلال أقل من 15 دقيقة. دلتا DTE-10T يمكن لوحدة درجة الحرارة وتنظيم الطاقة SCR تحقيق التحكم في درجة الحرارة.

الصيانة والسلامة

تعتمد مناطق درجة الحرارة على تصميم الباب ذو الفتح الجانبي، وهو مناسب للصيانة والتنظيف. كل تم تجهيز منطقة درجة الحرارة بمداخل هواء قابلة للتعديل لتسهيل خروج غاز النفايات. إنه يتكامل آليات حماية شاملة مثل التسرب، وفقدان الطور، والحمل الزائد، ودرجة الحرارة المنخفضة للغاية، وزر واحد توقف طارئ لضمان التشغيل المستقر لفرن النفق الصناعي بطول 8 أمتار.

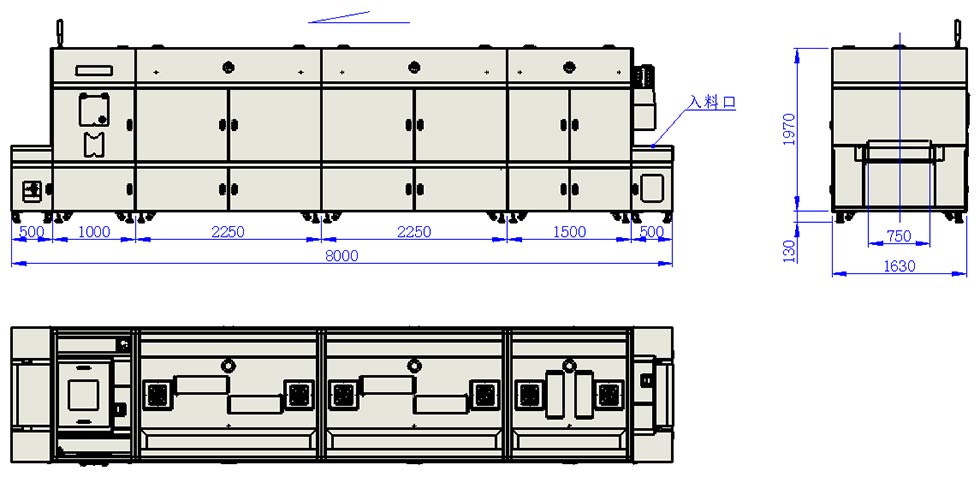

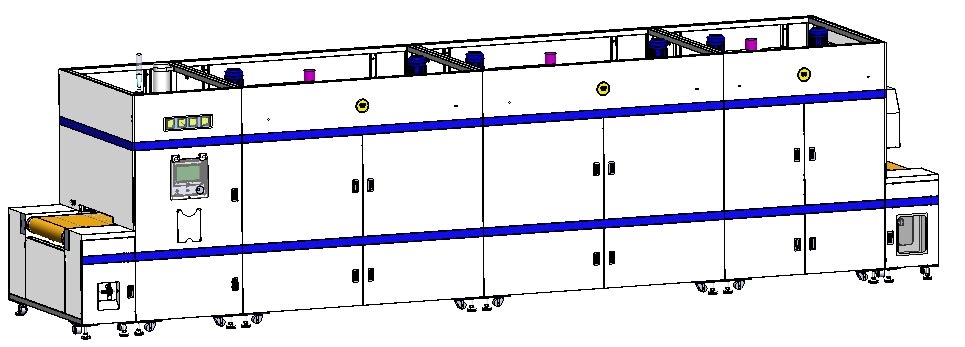

8m Class 100 Tunnel Oven

المعلمات التقنية الرئيسية

لا.	غرض	مواصفة
1	نموذج	DFHK7008
2	الأبعاد الشاملة	الطول 8000 * العرض 1630 * الارتفاع 2100 ملم
3	قوة	AC380V 88KW 50 هرتز
4	الطول الفعال للمدخل	500 ملم
5	طول المنطقة 1	1500 ملم * 1 قسم
6	طول المنطقة 2 و 3	2250 مم * قسمين
7	طول منطقة التبريد	1000 ملم
8	طول المخرج	500 ملم
9	عرض الناقل الفعال	700 ملم
10	ارتفاع الناقل الفعال	0 ~ 80 ملم قابل للتعديل
11	سرعة الناقل	0.5 ~ 3 م / دقيقة قابل للتعديل
12	ارتفاع العمل	900 ± 30 ملم
13	وضع المعالجة	تداول الهواء الساخن
14	علاج نطاق درجة الحرارة	درجة الحرارة ~ 180 درجة مئوية
15	توحيد درجة الحرارة	± ± 3 درجة مئوية
16	معدل التدفئة	درجة الحرارة ～100 درجة مئوية ≥ 15 دقيقة
17	درجة حرارة سطح الفرن	≥ البيئة المحيطة +8 درجة مئوية
18	وضع الإنتاج	الإنتاج المستمر دون انقطاع
19	عنصر التسخين	أنبوب تسخين من الفولاذ المقاوم للصدأ / مصباح الأشعة تحت الحمراء ذو الموجة المتوسطة
20	الحزام الناقل	حزام شبكي من مادة التيفلون المقاوم لدرجات الحرارة العالية
21	عادم طبيعي للفرن	3 منافذ، قطر 4 بوصات، ~0.8 م³/الدقيقة لكل منها
22	عادم غاز الفرن	2 منفذ، قطر 5 بوصات، ~9 م³/الدقيقة لكل منهما
24	نظام التبريد	فئة 1000 FFU تبريد رقائقي + مروحة طرد مركزي سفلية منخفضة الضوضاء؛ 23 م³/دقيقة، قطر 6 بوصة، مخرج واحد
25	إجمالي تدفق غاز النفايات	~43 م³/دقيقة
26	نظافة الفرن	فئة ثابتة 100، فئة ديناميكية 1000
27	حماية السلامة	حماية من التسرب والحمل الزائد ودرجة الحرارة الزائدة والتوقف في حالات الطوارئ
28	الحصول على البيانات	MES الحصول على البيانات ووظيفة المسح التلقائي

نموذج المكون الرئيسي

لا.	اسم الأجزاء	المواصفات / الموديل	العلامة التجارية والأصل
الجزء الميكانيكي
1	محرك الأقراص	CH32-400W-120-SZ 380 فولت أفقي، عمود الخرج Ø32 أفقي	العلامة التجارية المحلية
2	حزام ناقل تفلون	سيرك. الطول 16700 عرض 750 ملم، أبيض حليبي، 11 شبكة، مع شريط توجيه من السيليكون، مسافة مركزية لشريط التوجيه 720 ملم	العلامة التجارية المحلية
3	مروحة تدوير الهواء الساخن	1.5KW-2P، طول العمود 190، قطر العمود Ø24 مم، السرعة 2800 دورة/دقيقة	العلامة التجارية المحلية
4	فلتر هيبا	L900W274T180mm كلاس100L900W424T180mm كلاس100	العلامة التجارية المحلية
5	أنبوب تسخين من الفولاذ المقاوم للصدأ 304	1.2 كيلو وات من النوع L 220 فولت، 1.5 كيلو وات من النوع L 220 فولت	العلامة التجارية المحلية
6	مصباح الأشعة تحت الحمراء	أنبوب الأشعة تحت الحمراء من ألياف الكربون، 0.8 كيلو وات * طول 845 مم	العلامة التجارية المحلية
7	عجلة المروحة ذات الشفرة المُدرجة	10.5 بوصة من النوع B، فتحة العمود Ø24 مم	العلامة التجارية المحلية
8	مروحة غاز العادم	CY125 200 واط 220 فولت، يمين 90 درجة	العلامة التجارية المحلية
9	مروحة الطرد المركزي	محرك الحديد الزهر CY180 بقدرة 750 وات، السرعة 2850 دورة/الدقيقة	العلامة التجارية المحلية
10	مقياس الضغط التفاضلي	0-300 باسكال	العلامة التجارية المحلية
11	الأسطوانة لزجة الغبار	الطول 690 مم، OD 94، ID 76، قطع بدون سكين، لزوجة متوسطة إلى عالية	العلامة التجارية المحلية
12	شريط الختم	KX-27 (16x21)	العلامة التجارية المحلية
جزء التحكم
13	قواطع دائرة التسرب الأرضي	3P+N-C250A	شينت
14	موصل التيار المتردد	LC1N-1810 220 فولت	شنايدر
15	موصل التيار المتردد	LC1N-1210 220 فولت	شنايدر
16	موصل التيار المتردد	LC1N-4011 220 فولت	شنايدر
17	مرحل الحمل الزائد الحراري	LRN12N 5.5-8A	شنايدر
18	التتابع المتوسط	MY4NJ تيار مستمر 24 فولت	اومرون
19	بلك	H5U-1614MTD-A8	الابتكار
20	شاشة تعمل باللمس	MT8102iE	وينفيو
21	وحدة التحكم في درجة الحرارة	دي تي إي-10 تي	دلتا
22	مستشعر درجة الحرارة (المزدوجة الحرارية)	WRNT-01/02 نوع K	هوالينج
23	وحدة SCR ثلاثية المراحل	J3-SCR-75LA	أويي
24	العاكس	220 فولت 0.4 كيلو وات، شيهلين، مع وظيفة الاتصال	شيهلين
25	العاكس	380 فولت 3.7 كيلو وات، شيهلين، مع وظيفة الاتصال	شيهلين

مزايانا

يمكن للعملاء تخصيص الرسومات بناءً على متطلباتهم الفعلية. يتوافق فرن النفق فئة 8 م فئة 100 بشكل صارم مع معايير تنقية 1000 مستوى. جميع الأقسام الثلاثة لمناطق درجة الحرارة مستقلة ودقيقة يتم التحكم فيها بواسطة Delta PLC مع ثايرستور SCR، ويتم استكمالها بمصابيح الأشعة تحت الحمراء البعيدة لتعزيز السرعة ال تأثير المعالجة. الفرن مزود بفلتر فعال لمقاومة درجات الحرارة العالية، وشبكة تيفلون لمقاومة درجات الحرارة العالية الحزام هو مجهزة بجهاز لمنع الانحراف وبكرات غبار لاصقة مريحة للتنظيف الذاتي. قسم التبريد يستخدم أ تعمل مروحة التدفق الصفحي ذات الألف مستوى ومروحة العادم السفلية على العمل معًا، لتفريغ الهواء الساخن في الهواء الطلق ل تحقيق أفضل تأثير تبريد الهواء. يمكن للعملاء تخصيص الرسومات بناءً على احتياجاتهم الفعلية.

دعم التكوين

يتم دعم بنية التحكم في فرن معالجة أشباه الموصلات بواسطة Inovance H5U PLC وWeinview MT8102iE شاشة تعمل باللمس، توفر واجهات صناعية 4.0 لجمع بيانات MES ووظائف المسح التلقائي. ال نظام يتكون من موصلات شنايدر للتيار المتردد ومرحلات أومرون، موضوعة في حاوية مقاومة للغبار. هذا الاختيار من جودة عالية المكونات، جنبًا إلى جنب مع عاكس Schininger، تضمن أن الحزام الشبكي الذي يبلغ عرضه 700 مم من التيفلون يحافظ على سلاسة و سرعة غير مزعجة تتراوح من 0.5 إلى 3 أمتار في الدقيقة، مما يحمي الرقائق الدقيقة وPCBA من الاهتزاز أو ميكانيكية صدمة.
