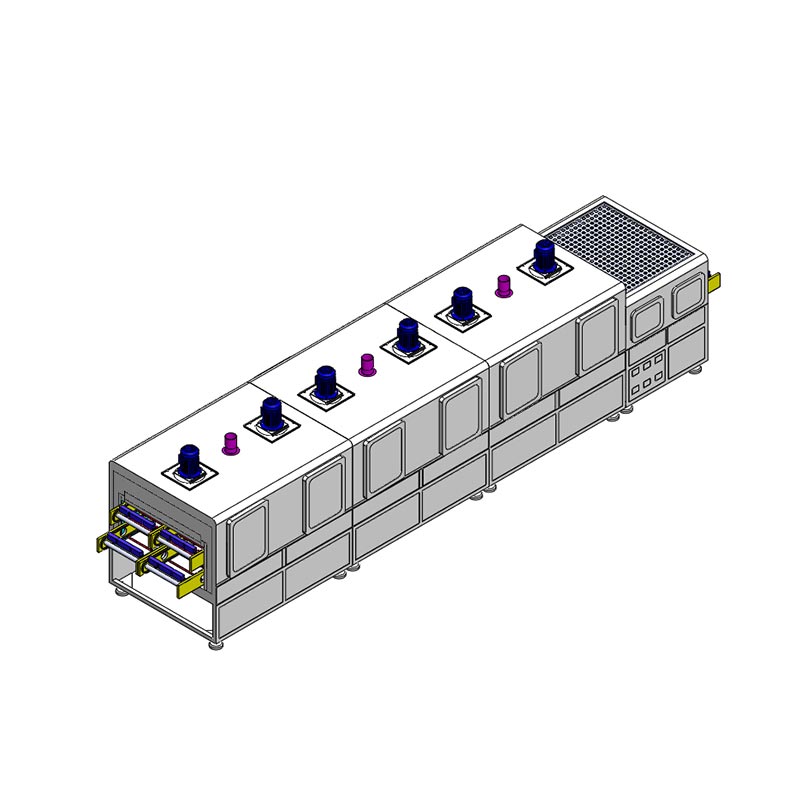

فرن نفق متعدد القنوات

إن فرن النفق متعدد القنوات المصنوع من قبل شركة Dingfeng الصينية يتم تشغيله بواسطة محرك مؤازر ذو عزم دوران عالي ومخفض سرعة نظام. على عكس سيور النقل التقليدية، يتيح نظامنا التبديل السلس بين الوضع المستمر والخطوة الوضع، مع سرعة قابلة للتعديل تتراوح من 0.5 ملم / ثانية إلى 60 ملم / ثانية. تتبنى بنية ناقل سلسلة الأذن أ طريقة نقل مزدوجة الطبقة ومتعددة القنوات ومجهزة بأدلة جانبية مخصصة لضمان أن يمكن للمحاثات والتركيبات الدقيقة أن تتحرك بسلاسة دون انحراف أو اهتزاز ميكانيكي. هذه الدقة اللوجستية يعد أمرًا بالغ الأهمية لخطوط التوزيع الآلية، مما يضمن أن راتينج المعالجة دائمًا ما يكون في المنتصف بشكل مثالي، بدون الفائض أو التشوه الهيكلي.

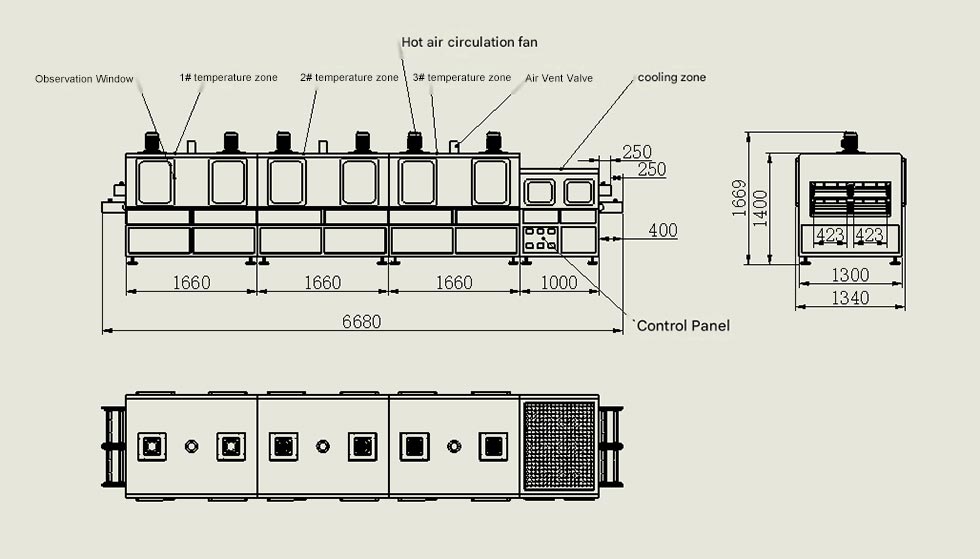

حجم المعدات والمواد

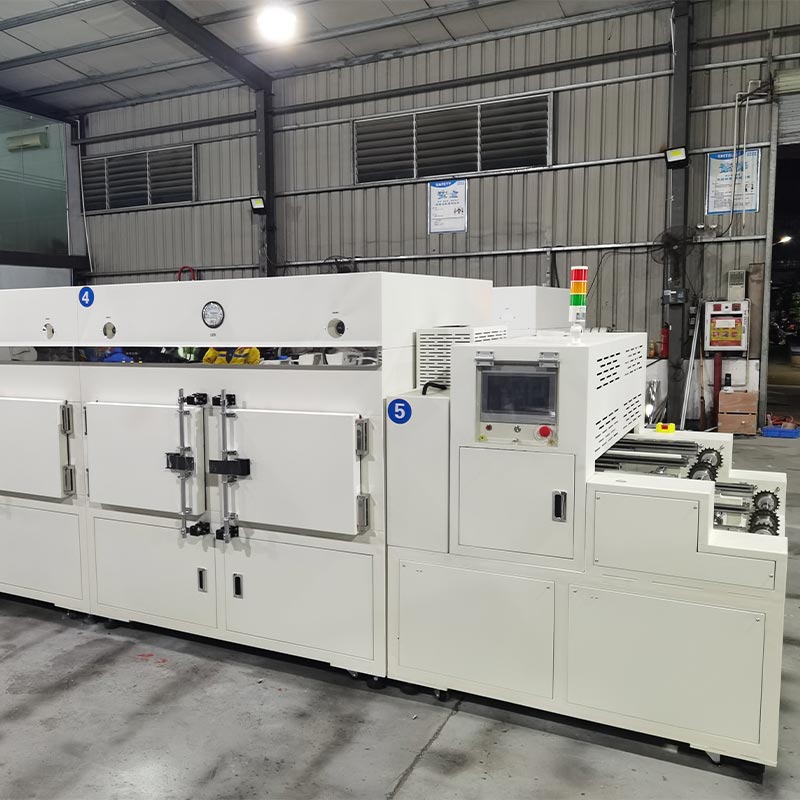

تضمن Dingfeng أن كل دفعة من فرن النفق متعدد القنوات تلبي أعلى المعايير المهنية، من أجل ذلك تلبية متطلبات مراجعة الجودة الصارمة لصناعة 3C. واجهة التحكم المستخدمة هي HMI + PLC، وهي يدمج وحدة درجة الحرارة وإخراج SSR. قمنا بتركيب ثلاثة مجسات خارجية للكشف الحراري في كل منطقة، مع وضع المجسات على بعد 20-30 ملم بالضبط من سطح المنتج. هذه الواجهات مركزية تم ضبطه على لوحة التشغيل، مما يسمح لفريق مراقبة الجودة الخاص بك بإجراء رسم خرائط الحرارة في الوقت الحقيقي دون الحاجة إلى ذلك انقطاع.

عملية العمل

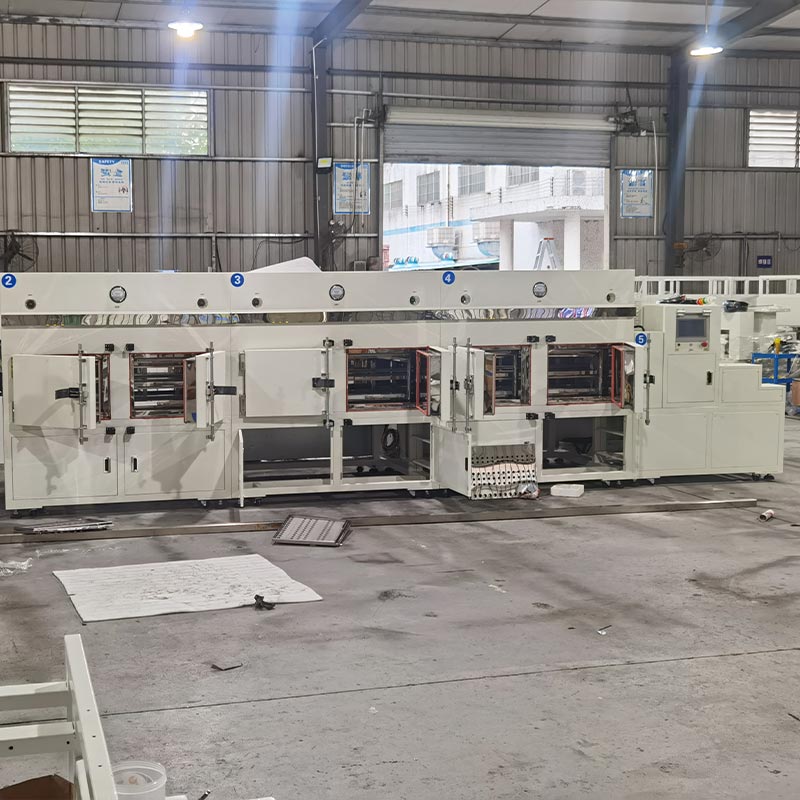

يعمل فرن النفق متعدد القنوات الخاص بنا على سد الفجوة بين التسخين السريع ومعالجة الطبقة العميقة. من خلال الجمع بين الأشعة تحت الحمراء البعيدة مع نظام دوران طرد مركزي منخفض الضوضاء، فإننا نضمن معالجة المواد اللاصقة والطلاءات من "الداخل إلى الخارج". وهذا يمنع سلخ السطح والفخاخ، والتي تعد من الأسباب الشائعة لفشل تغليف المحولات الدقيقة. ال تم تصنيع الجزء الداخلي من الفولاذ المقاوم للصدأ SUS201 بلمسة نهائية مرآة، والفرن معزول بـ 120 ألف سيليكات الألومنيوم الصوف، مما يضمن بقاء الجزء الخارجي الأبيض RAL 9016 باردًا عند اللمس مع الحفاظ على أقصى قدر من كفاءة الطاقة داخل منطقتي التدفئة المستقلتين.

المعلمات التقنية الرئيسية

فيما يتعلق بنا

في Dingfeng، نحن لا نبيع فقط أفران المعالجة المستقلة ذات الحجم الكبير، ولكن أيضًا نقدم خدمات التخصيص. لدينا 11000 يركز مصنع تصنيع المتر المربع، جنبًا إلى جنب مع فريق البحث والتطوير لدينا، على دمج خطوط الإنتاج المخصصة. نحن توفير رسومات هيكلية مخصصة لضمان توافق مدخل الهواء متعدد القنوات تمامًا مع المنبع لديك توزيع الروبوتات. سواء كنت بحاجة إلى مصافحة بيانات MES لتتبع الإنتاج في الوقت الفعلي، أو خطوة مؤازرة محددة الإيقاعات التي تتوافق مع أوقات دورة الانتقاء والتنسيب الخاصة بك، سنكون بمثابة شريكك الهندسي طوال الوقت العملية برمتها، من المحاكاة الأولية إلى التشغيل النهائي في الموقع. إن الضمان الذي نقدمه لمدة 12 شهرًا هو مجرد أساس شراكة طويلة الأمد تهدف إلى زيادة وقت التشغيل الآلي الخاص بك إلى أقصى حد.

سؤال وجواب

س1: كيف يمكن لعمليات التفتيش الخارجية أن تزيد من معدل النجاح في تدقيق الجودة؟

الإجابة: تسمح لك واجهتنا الخارجية المركزية بإدخال مسجل بيانات تابع لجهة خارجية للتحقق مما إذا كان الهواء أم لا درجة الحرارة 20 ملم فوق المنتج متوافقة مع شاشة PLC.

Q2: هل يمكن للسائق المؤازر أن يتحمل التركيبات الثقيلة في وضع التنقل؟

الجواب: نعم. يوفر الجمع بين المحركات المؤازرة ذات عزم الدوران العالي ومخفضات السرعة الدقيقة عزم دوران ضخمًا. هذا يضمن أنه حتى عند تحميله بالكامل بتركيبات معدنية ثقيلة، فإن إجراء "البدء والإيقاف" يكون بدون اهتزاز، وبالتالي حماية نقاط التوزيع الرطبة من التحرك أو الانهيار أثناء مرحلة المقطع.

س3: ما هي فوائد استخدام التصميم ثنائي الطبقة للمكونات الإلكترونية الصغيرة؟

الإجابة: يمكنها مضاعفة القدرة الإنتاجية بشكل فعال ضمن نفس عرض الأرضية البالغ 850 ملم. ل مع الموصلات الدقيقة ومكونات 3C، يعد هذا التوسع الرأسي الطريقة الأكثر فعالية من حيث التكلفة لزيادة العائد الاستثمار دون الحاجة إلى مساحة أكبر وأكثر تكلفة لغرف الأبحاث.
