فرن نفق ناقل الأسطوانة

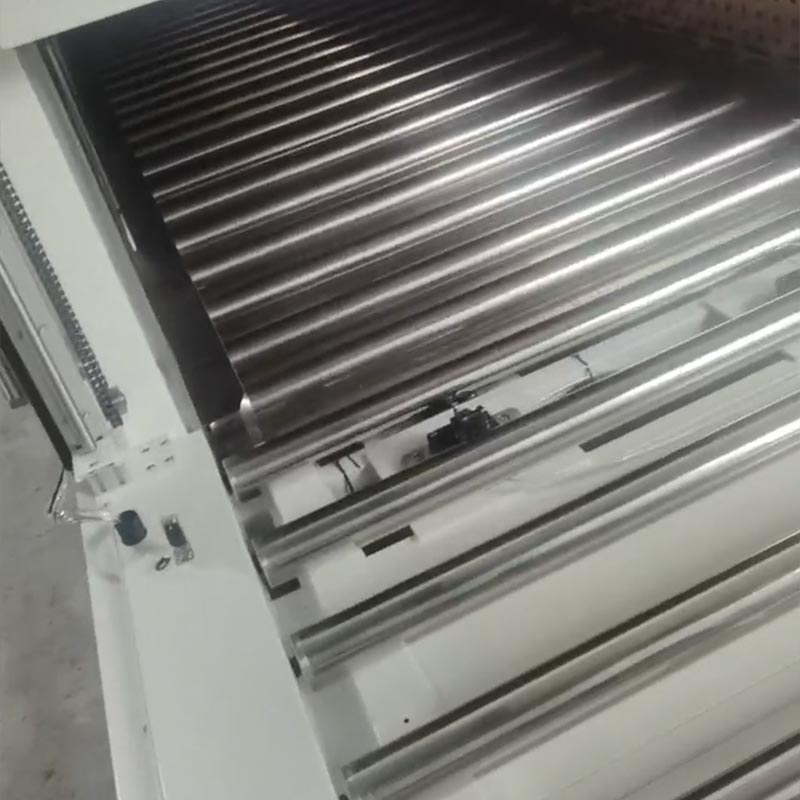

لتحقيق توحيد درجة الحرارة داخل فرن داخلي بارتفاع فعال 700 ملم، تدفق هواء معقد مطلوب التصميم. يمكنك تخصيص فرن النفق ذو الناقل الأسطواني في Dingfeng، والذي يعتمد التدفق الأفقي العالي نظام التدفق المتقاطع. يتم تشغيلها بواسطة محركات مستقلة بقدرة 1500 واط مع دافعات متعددة الشفرات مقاس 12 بوصة. الهواء الساخن قسري من خلال صفائح مثقوبة من الفولاذ المقاوم للصدأ مصممة خصيصًا من كلا الجانبين، ثم تتقارب على سطح المنتج، و يعود من خلال منفذ العادم العلوي، مما يضمن تجانس درجة الحرارة داخل الفرن الذي يبلغ طوله 15.6 مترًا تعمل بثبات ضمن نطاق ±5-8 درجة مئوية.

عملية التسخين

يعمل فرن النفق الناقل بالأسطوانة الصناعية من خلال وظائف حماية السلامة مثل الأوتوماتيكية التحكم في درجة الحرارة، وتثبيت درجة الحرارة بدقة، والإغلاق التلقائي عند تجاوز درجة الحرارة المسموح بها. تم تصميم الجزء الداخلي للفرن بشكل موحد باستخدام ألواح من الفولاذ المقاوم للصدأ ذات تشطيب مرآة، بالإضافة إلى العزل يتم تعبئة الطبقة بصوف صخري عازل من الألومنيوم السيليكاجيل 120K لتحقيق تأثير العزل الحراري المطلوب. ال يتكون الإطار الخارجي من مقاطع حديدية ملحومة معًا، بينما يتم تشكيل اللوحة الخارجية للفرن بالليزر القطع ثم التشكيل الهيدروليكي على ألواح الصلب المدرفلة على البارد. يتم استخدام أنابيب التدفئة الفولاذ المقاوم للصدأ للتدفئة، وبالاشتراك مع مروحة عادم الطرد المركزي منخفضة الضوضاء، يتم تشكيل نظام فعال لتدوير الهواء الساخن، السماح للحرارة بالانتشار بالتساوي على سطح المنتجات.

شهادة التكوين لدينا

تم تجهيز فرن النقل الدوار من Dingfeng بـ PLC متقدم وواجهة شاشة تعمل باللمس مقاس 10.2 بوصة، وتحكم نظام يتوافق مع معايير الصناعة 4.0. يمكن للمشغلين بسهولة عرض درجة الحرارة في الوقت الحقيقي، والمحرك التردد والإخراج الحالي. والأهم من ذلك، أن وظيفة تسجيل البيانات المدمجة يمكنها تخزين المنحنيات الحرارية لمدة تصل إلى 30 دقيقة إلى 90 يومًا. سواء كنت تعمل على تحسين دورات الإنتاج أو تقديم أدلة عملية لعمليات تدقيق العملاء، فإن يضمن تردد التخزين القابل للتعديل أن كل دفعة من خط الإنتاج الذي تبلغ سرعته 2 متر في الدقيقة تتميز بالاحترافية دعم البيانات.

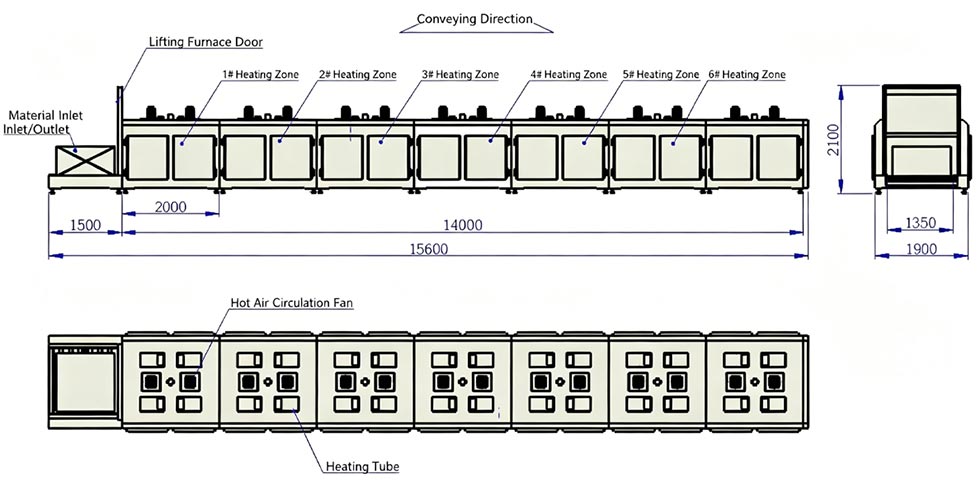

المعلمات التقنية الرئيسية

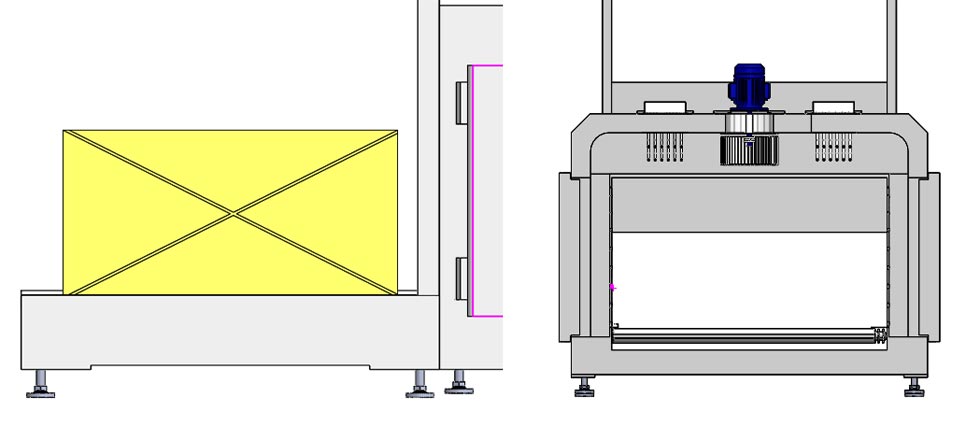

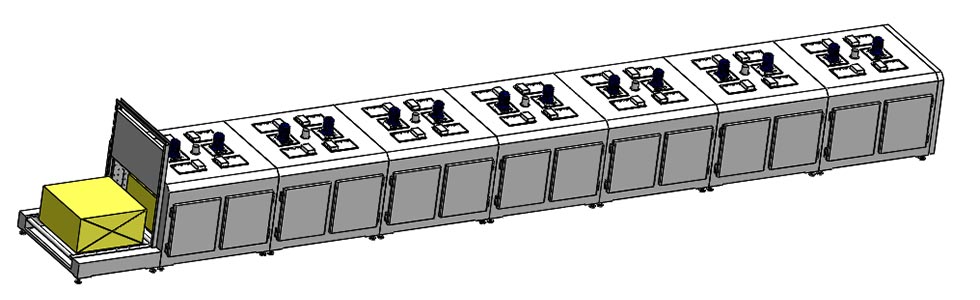

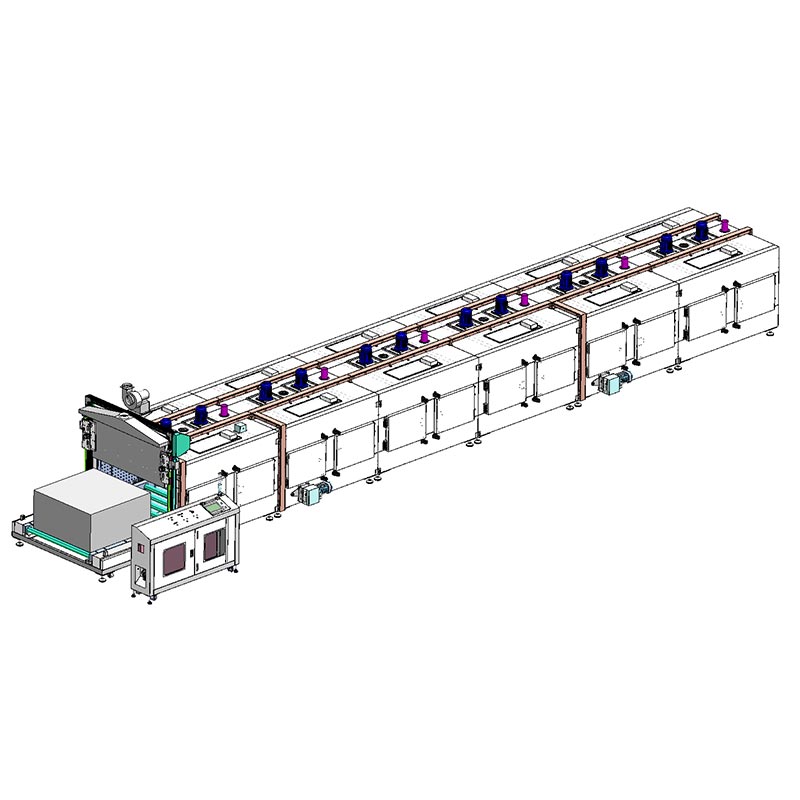

الوصف العام لمعدات فرن النفق

سير العمل التشغيلي

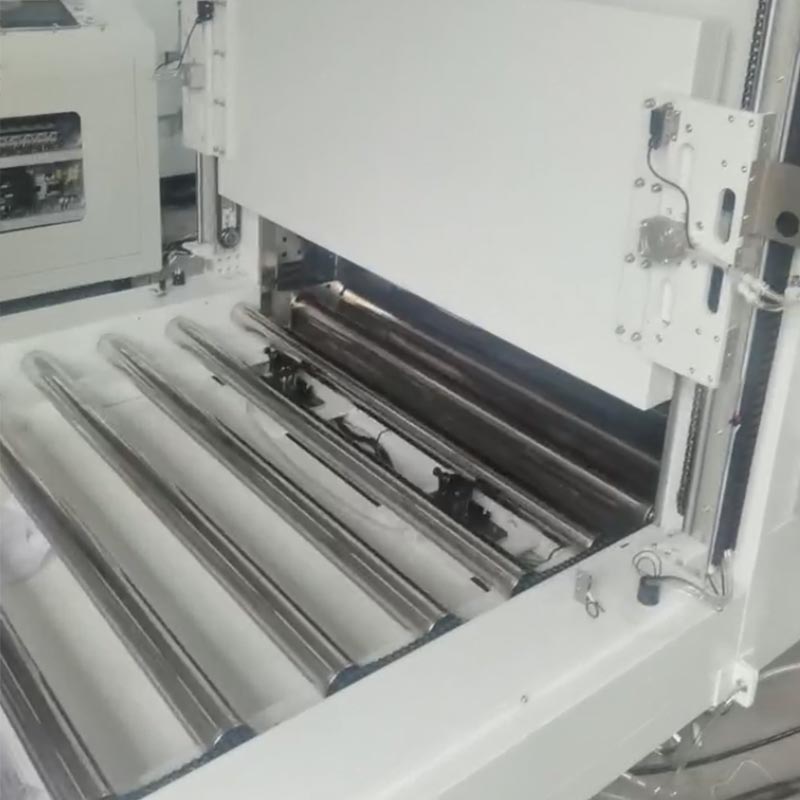

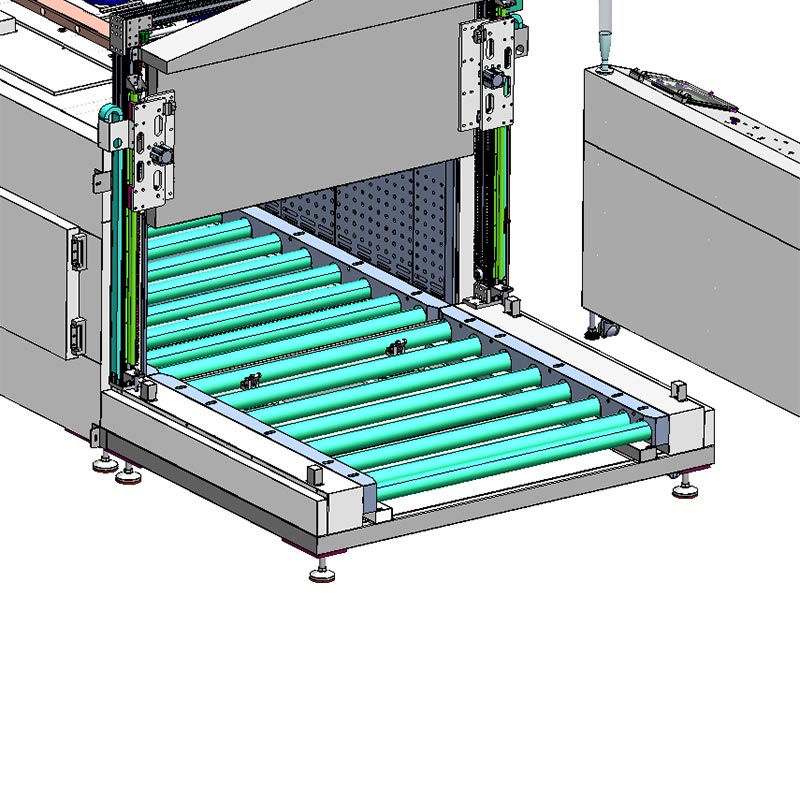

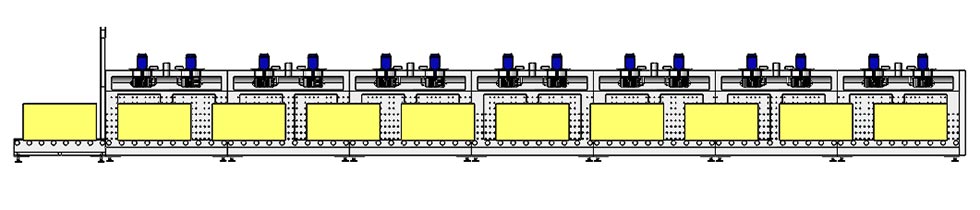

إن فرن الحزام الدوار Dingfeng مُجهز بنظام تحديد المواقع الهوائي شبه الأوتوماتيكي المتقدم. المشغل يقوم يدويًا بمحاذاة منصة نقالة مقاس 1200 × 1200 مم مقابل المحطات الهوائية في محطة التغذية لبدء الحزام الناقل. بعد ذلك، تتزامن الحواجز الهوائية مع بكرات عزم الدوران العالي لنقل المنصات بطريقة تدريجية، تقدمهم بزيادات 1550 ملم ؛ بعد كل حركة، يتم إعادة ضبط نقاط التوقف تلقائيًا لاستقبال الوحدة التالية. بمجرد أن يصل الفرن إلى سعته الداخلية الكاملة التي تبلغ تسع منصات، تقوم بوابة الرفع الأوتوماتيكية بإغلاق الحجرة، ويتم تركيب XINJE يقوم PLC بتنشيط نظام تدوير الهواء الساخن عالي الطاقة. يقوم النظام بتنبيه المشغل عبر الصوت والصورة المتكامل أجهزة الإنذار. تعكس عملية التفريغ منطق التحميل، وذلك باستخدام آلية التدرج الهوائية عالية الدقة نقل المنصات بشكل آمن ومنظم إلى منطقة التدريج.

الأسئلة المتداولة (الأسئلة الشائعة) – فرن نفق ناقل الأسطوانة

س1: كيف يمكننا التأكد من أن الأسطوانة ￠76 ملم لن تتشوه عند درجة حرارة 200 درجة مئوية؟

الإجابة: تحتوي الأسطوانة على محمل معزز بالداخل، ويبلغ قطر الأسطوانة 210 مم. لقد خضعت هذه المواد معالجة التثبيت الحراري لضمان أنه حتى في ظل حالة التحميل الكامل لقطعة عمل مقاس 1200×1200 مم، يمكن للأسطوانة أن تحافظ على تركيز مثالي ودوران سلس، ولن تتشوه أو تتعثر في جميع الأحوال الجوية بيئة التدفئة.

Q2: هل يمكن أن يتكيف مع ارتفاعات المنتج المختلفة؟

الجواب: نعم. يبلغ الارتفاع الداخلي الفعال 700 مم، وهو مناسب جدًا لمنتجات الأجهزة كبيرة الحجم. ال يتم الحفاظ على التوحيد من ± 5-8 درجة مئوية.

س3: كيف يتعامل نظام العادم مع غاز العادم الناتج عن الرش أو التجفيف؟

الإجابة: قمنا بتركيب مروحة عادم بقوة 750 وات عند المدخل، وقمنا بضبط فتحات هواء جديدة قابلة للتعديل في كل منطقة تدفئة. وهذا يضمن التفريغ السريع للرطوبة والمركبات العضوية المتطايرة، مما يمنع تراكم الغاز توفير بيئة جديدة ومستقرة أكسدة للطلاء الخاص بك.
