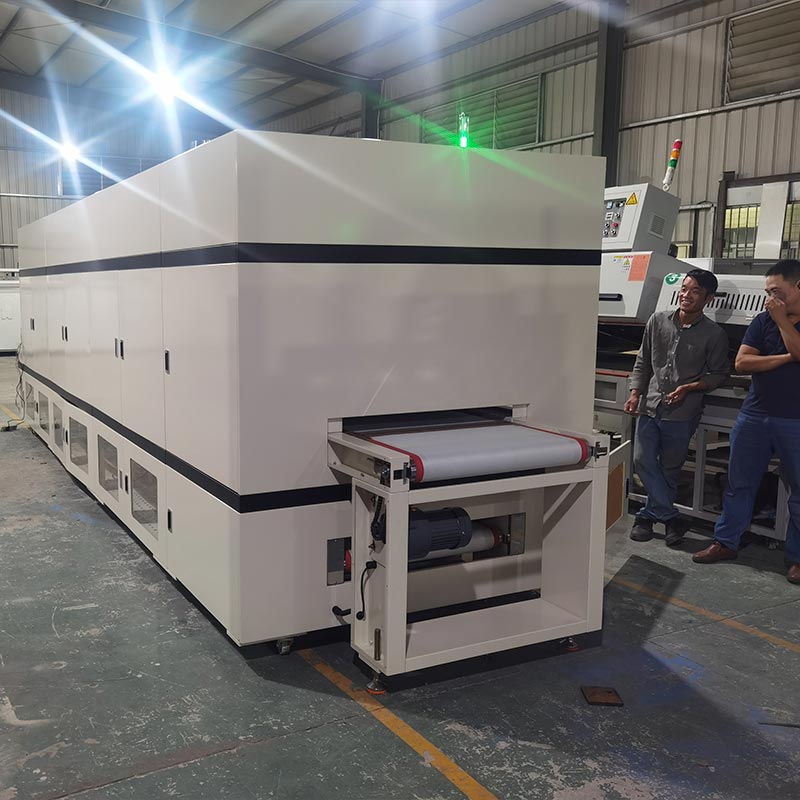

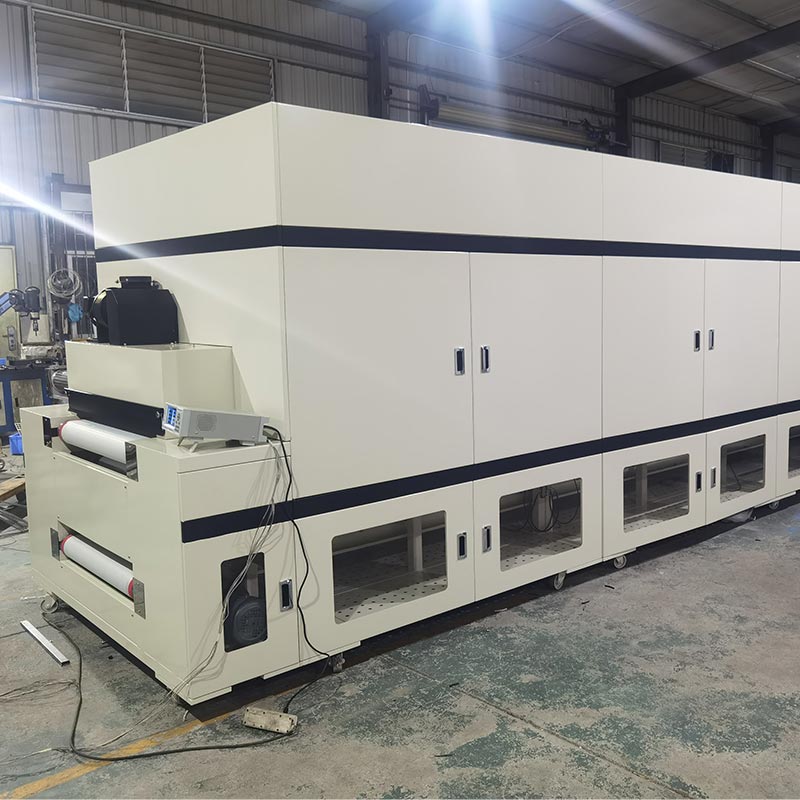

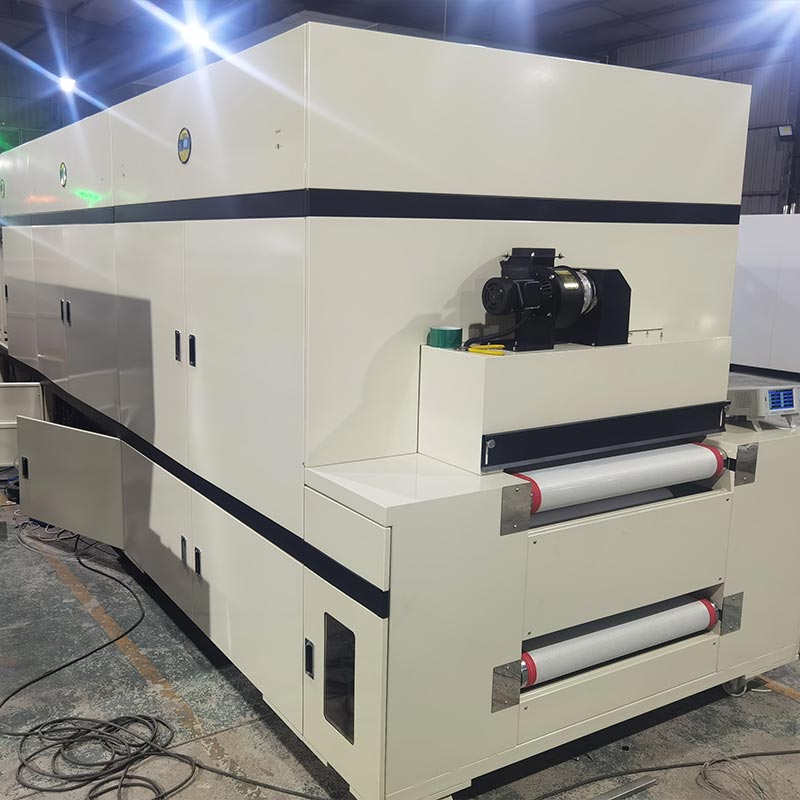

فرن نفق لوحة الدائرة

لتحقيق توزيع موحد للحرارة في فرن النفق ذو اللوحة الدائرية، فإن مجرد الاعتماد على التسخين ليس كافيًا؛ من الضروري أيضًا التحكم الدقيق في ديناميكيات السوائل. كشركة مصنعة كبيرة، قامت Dingfeng بتصميم ماكينة الضغط نظام عادم يمكن أن يشكل ستارة هوائية عمودية وخالية من الاضطرابات على عرض حزام ناقل يبلغ 700 ملم. يتم تشغيله بواسطة محرك طويل المحور بقدرة 2.2 كيلووات ودفاعة SUS304 مقاس 12 بوصة، ويمكنه ضغط الهواء الساخن المنقى إلى داخل مسام صغيرة من لوحات الدوائر متعددة الطبقات. وهذا مهم بشكل خاص للدوائر المطبوعة المرنة، قدر الإمكان تثبيت الركيزة خفيفة الوزن، مما يسمح لها بالتلامس مع حزام شبكة التيفلون، وتجنب ظاهرة التذبذب والحركة التي نراها عادة في أفران الحمل الحراري القياسية.

مبدأ العمل

يستخدم الفرن النفقي ذو اللوحة الدائرية موديل DFHK7008 أنابيب تسخين من الفولاذ المقاوم للصدأ للتدفئة. يتم دمجه مع حار منخفض الضوضاء مروحة تدوير الهواء وتقنية تهوية الهواء الراجع الموجودة أسفل الصندوق. الهواء الساخن، بعد معالجته بواسطة يتم ضغط المرشح الفعال لدرجة الحرارة العالية بالتساوي على سطح المنتج. يمكن أن يحقق التلقائية التحكم في درجة الحرارة، ودرجة حرارة ثابتة، والتوقف التلقائي عند درجة الحرارة الزائدة، ويتميز بالأمان والراحة، حماية البيئة، والحفاظ على الطاقة. الجزء الداخلي للفرن مصنوع بالكامل من مرآة ألواح من الفولاذ المقاوم للصدأ. الطبقة العازلة مملوءة بقطن عازل من الألومنيوم بحمض السيليكيك 120K. ال يستخدم النقل حزام شبكي عالي الجودة مقاوم للحرارة العالية من مادة التفلون، ومجهز بجهاز تحكم و محول التردد الذي يتم التحكم فيه بواسطة نظام التحكم الكهربائي ذو الجهد المنخفض.

جودة التكوين

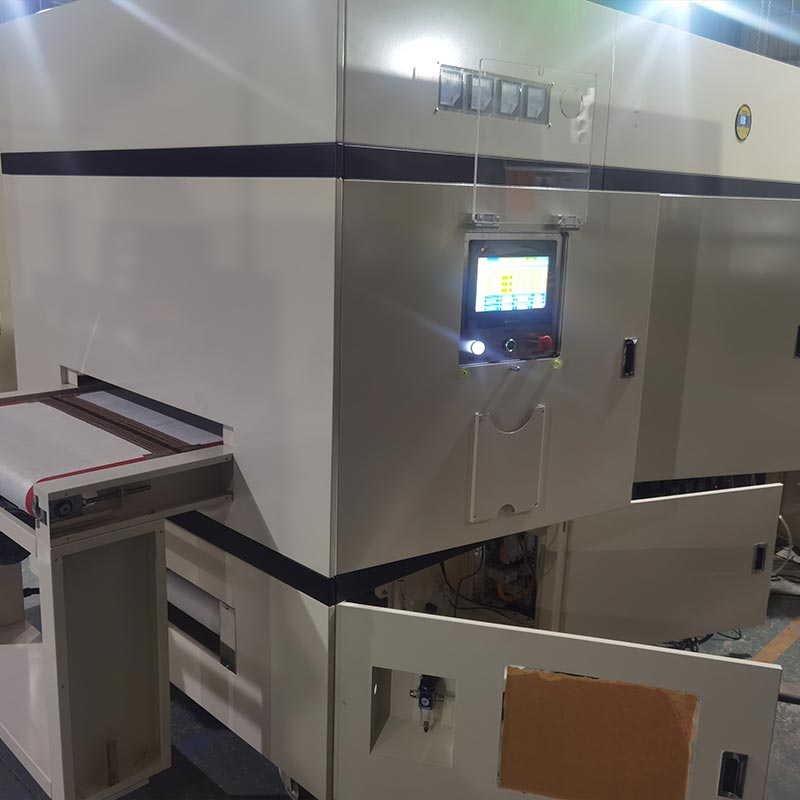

تم تجهيز نظام التحكم الكهربائي الخاص بـ Circuit Board Tunnel Oven بمكونات من أفضل العلامات التجارية في المنزل وفي المنزل في الخارج، بما في ذلك Mitsubishi H5U-1614MTD-A8 PLC، وشاشة اللمس MT8102iE، ووحدة التحكم في درجة الحرارة DTE-10T، و مجسات WRNT-01/02 من النوع K لقياس درجة الحرارة بدقة لجزء تنفيذ التسخين. المرحلة الثلاث يتم تشغيل وحدة السيليكون القابلة للتحكم J3-SCR-75LA لتنظيم الطاقة بشكل مستقر. من حيث نظام النقل، محولا تردد شيلين (220 فولت 0.4 كيلو وات و 380 فولت 3.7 كيلو وات) مع وظائف الاتصال وسلسلة شنايدر تم تجهيز المكونات، بما في ذلك قاطع دائرة التسرب 3P+NC 250A لتوفير الحماية الكاملة للطاقة. سلسلة LC1N موصلات التيار المتردد (1810، 1210، 4011) متعددة المواصفات مسؤولة عن فتح وإغلاق كل منها الدائرة، ويتم دمجها مع المرحل الحراري LRN12N والمرحل المتوسط MY4NJ لضمان الارتفاع الشديد استقرار وسلامة تشغيل المعدات من المصدر إلى المحطة.

نموذج المكون الرئيسي

التعليمات

Q1: كيف يمنع هذا الفرن "تأثير الفشار" في الخبز متعدد الطبقات باستخدام PCB؟

ج: يحدث "تأثير الفشار" عندما تتوسع الرطوبة المحتبسة بسرعة كبيرة. يستخدم الفرن النفقي ذو اللوحة الدائرية منحدرات التسخين الخطية التي يتم التحكم فيها بواسطة SCR. من خلال التحكم الدقيق في معدل ارتفاع درجة الحرارة، فإننا نسمح بذلك الرطوبة الداخلية لتنتشر بأمان من خلال طبقات ما قبل التجهيز قبل الوصول إلى درجات حرارة التلبيد القصوى، ضمان بقاء الروابط بين الصفائح سليمة.

س2: هل تدفق الهواء قوي بما يكفي لتجفيف الفتحات ذات نسبة العرض إلى الارتفاع العالية؟

ج: نعم. تم تصميم الجلسة الكاملة المضغوطة ذات المسودة السفلية خصيصًا لدفع الهواء الساخن إلى منافذ ذات نسبة عرض إلى ارتفاع عالية. ال ويضمن الضغط العمودي أن يخترق الهواء الثقوب بدلاً من مجرد كشط السطح ضروري للجفاف الكامل قبل مراحل اللحام أو الطلاء.

س 3: هل يمكننا دمج هذا الفرن النفقي في خط SMT الآلي بالكامل؟

ج: بالتأكيد. تم تصميم Mitsubishi PLC ومحركات تحويل التردد بنقاط ربط محجوزة اتصال الصناعة 4.0 يمكن مزامنة بيانات سرعة الناقل ودرجة الحرارة مع المنبع روبوتات الانتقاء والمكان أو محطات التفتيش النهائية، مما يضمن سير عمل آليًا سلسًا.
