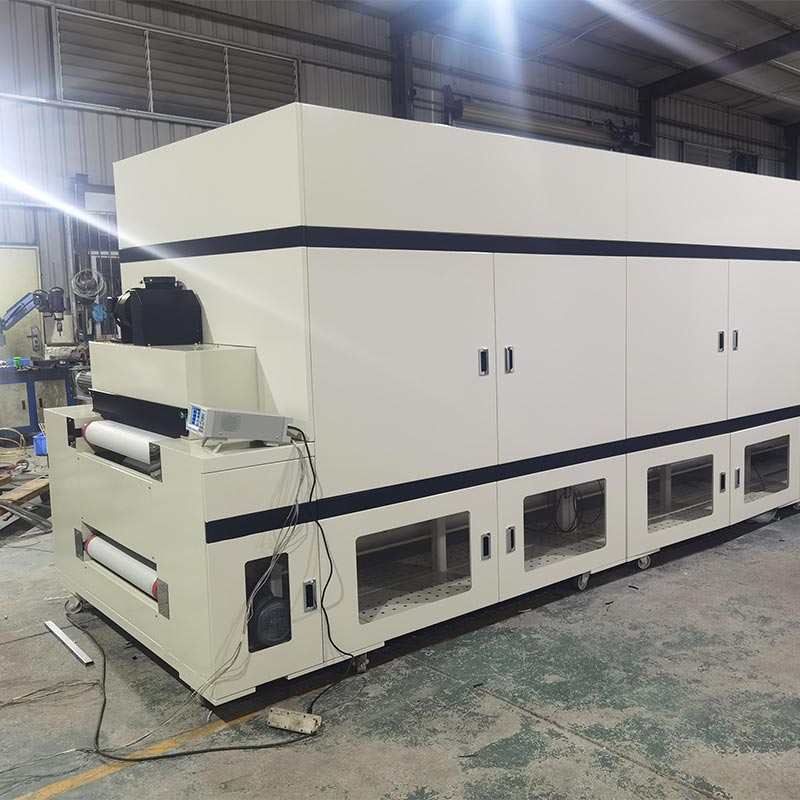

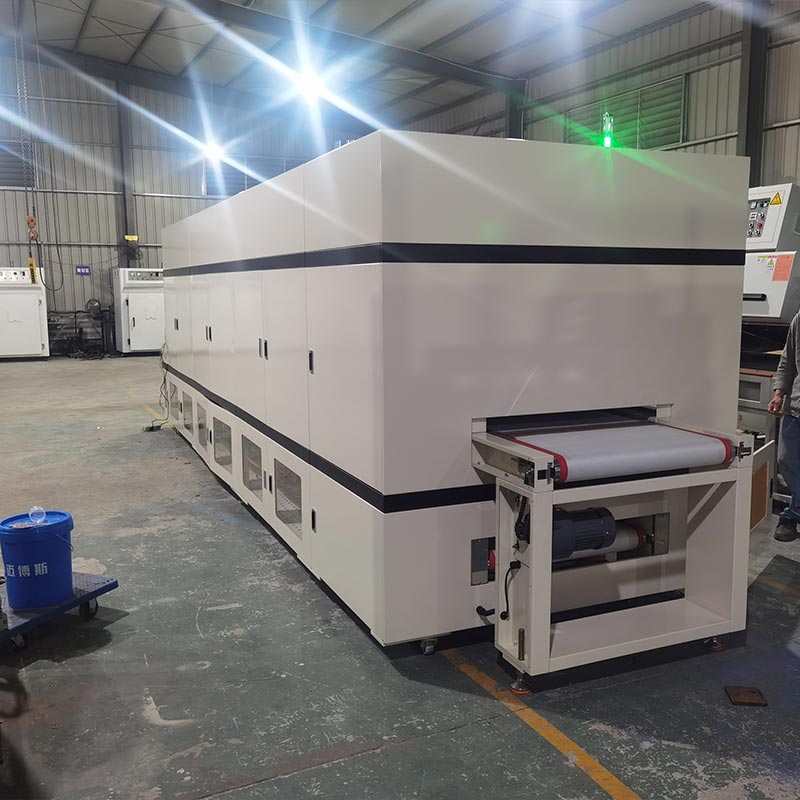

فرن نفق الهواء الساخن النظيف

يتميز فرن نفق الهواء الساخن النظيف سهل الصيانة من Dingfeng بتنقية الشفط الفريدة من نوعها إلى الأسفل نظام التداول. الهواء الساخن، بعد مروره عبر مرشح الهواء عالي الحرارة والفعال، يتم ضغطه و موزعة بالتساوي على عرض 700 ملم من الحزام الناقل، مما يضمن ركائز خفيفة الوزن ومطبوعة تبقى المواد في وضع مثالي دون أن تنجرف أو تتحرك. إلى جانب وحدة التحكم المنطقية القابلة للبرمجة Delta PLC ووحدة الإخراج التناظرية، يمكنها ذلك تحقيق تسخين سريع، مما يوفر بيئة خاضعة للتحكم الصارم وخالية من الأكسيد للأخضر الإلكتروني الحساس مكونات.

المعلمات التقنية الرئيسية

ميزات المنتج

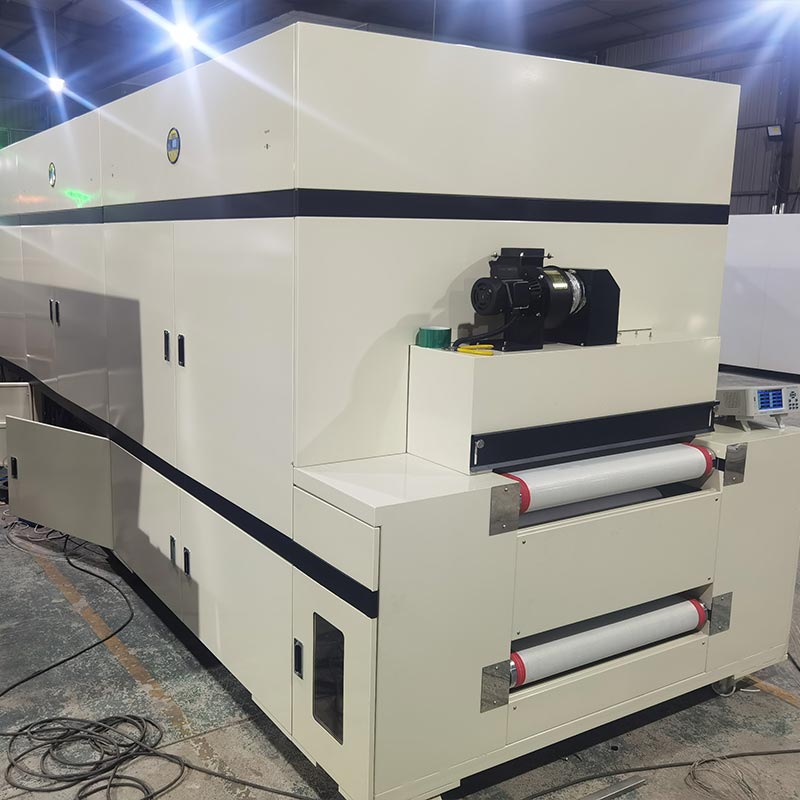

فرن نفق الهواء الساخن النظيف الخاص بنا يلبي معايير نقاء الهواء الصارمة لصناعة 3C. صيانة تتطلب النظافة في الأنفاق التي يصل طولها إلى 8000 ملم تدابير استباقية لإدارة الجسيمات، والتي تبلغ ذروتها في أ جهاز التنظيف الذاتي للحزام عند المدخل. إنها تستخدم أسطوانة لاصقة مرنة تدور جنبًا إلى جنب حزام شبكي من التيفلون عالي الحرارة، يلتقط الغبار والألياف الدقيقة قبل دخولها إلى المنطقة الساخنة. جنبا إلى جنب مع أ هيكل داخلي من الفولاذ المقاوم للصدأ بلمسة نهائية مرآة وعزل ألومنيوم سيليكات 120 كلفن، مما يمنع تساقط الجسيمات وإطلاق الغاز.

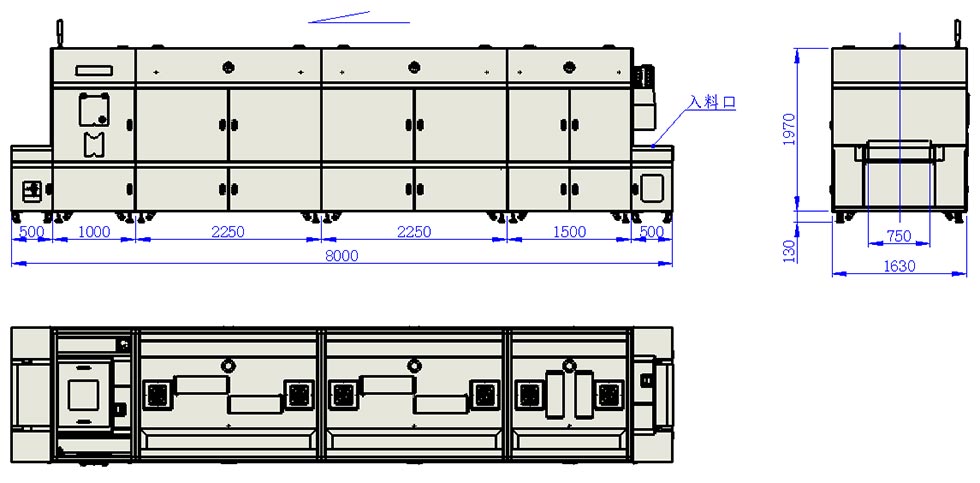

أبعاد المعدات

بروتوكول بدء التشغيل خطوة بخطوة

1. تصريح السلامة: افحص مدخل الأجسام الغريبة وتأكد من أن منطقة التفريغ خالية من المنتجات المتبقية.
2. تهيئة الطاقة: قم بتشغيل مفتاح العزل الرئيسي داخل خزانة التحكم لتنشيط النظام.

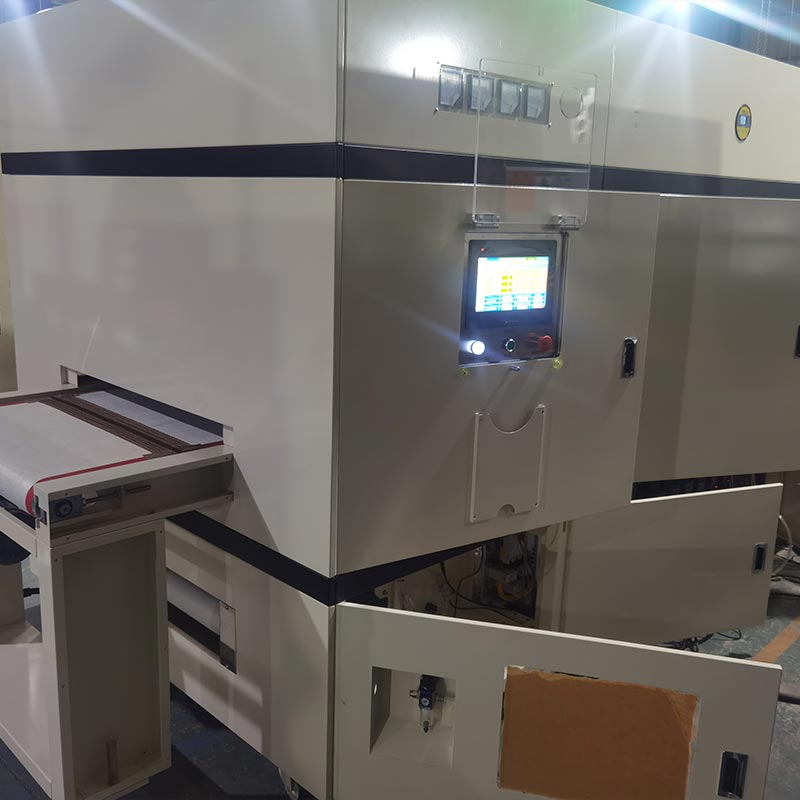

3. تنشيط HMI: قم بتبديل مفتاح الطاقة الرئيسي على لوحة التشغيل لتشغيل شاشة اللمس عالية الوضوح.
4. معايرة الناقل: بمجرد تنشيط واجهة HMI، ابدأ تشغيل محرك حزام شبكة التيفلون. تحقق من اتجاه النقل واضبط التردد (وقت الخبز) عبر الواجهة الرقمية.
5.إدارة الجو: قم بتنشيط مراوح التدوير الأساسية، متبوعة بوحدات عادم المركبات العضوية المتطايرة وتبريد الهواء القسري (أو ببساطة استخدم وحدة الماكرو "البدء بلمسة واحدة").
6. التعزيز الحراري: قم بإشراك مناطق التسخين بشكل تسلسلي. بمجرد أن يصدر نظام PID إشارة "الحالة الثابتة" (درجة الحرارة الثابتة)، تكون الدفعة الدقيقة جاهزة للتحميل.

إجراء إيقاف التشغيل الموحد (حماية النظام)

1.تدقيق التخليص: التحقق من أن النفق البالغ طوله 8 أمتار خاليًا من المواد المعالجة.
2. التعطيل الحراري: قم بإيقاف تشغيل صفائف التسخين بشكل منهجي لبدء مرحلة التبريد.
3.تجاوز التهوية: قم بإلغاء تنشيط مراوح التدوير تدريجيًا، تليها منافيخ العادم والتبريد (المتوفرة عبر وظيفة "الإغلاق بلمسة واحدة" لمنع امتصاص الحرارة).
4. توقف النقل: بمجرد تبريد الغرفة إلى مستويات آمنة، قم بفصل محرك الحزام الناقل.
5. إيقاف تشغيل النظام: قم بإيقاف تشغيل مصدر الطاقة بلوحة التحكم لإكمال عملية التشغيل بأكملها، وتأكد من أن فرن النفق الصحي في حالة آمنة قبل وضعه قيد الاستخدام في الوردية التالية.

كيفية استخدامه بشكل صحيح؟

للحفاظ على أعلى أداء لفرن Dingfeng Clean Air Tunnel Oven الخاص بك وضمان بيئة عمل خالية من الضرر، يجب على جميع المشغلين الالتزام الصارم ببروتوكولات السلامة التالية:

1. التحقق من صحة الكهرباء: قبل التشغيل الأولي، قم بإجراء فحص كامل للدوائر الأولية. تأكد من إنهاء جميع المراحل (المباشرة/المحايدة/الأرضية) بشكل صحيح وأن مكونات التحكم Schneider/OMRON تعمل على النحو المنشود.
2. التشخيص غير الطبيعي: في حالة حدوث أي خلل (ضوضاء أو اهتزاز أو انجراف حراري غير عادي)، ابدأ في إيقاف الطوارئ فورًا وإجراء تشخيص فني قبل إعادة التشغيل.
3. حماية الدائرة: لمنع حدوث دوائر قصيرة أو تلف اللوحات الأم Delta PLC، لا تتفاعل مطلقًا مع شاشة اللمس أو الأزرار المادية بأيدٍ مبتلة.
4. التحكم البيئي: حافظ على منطقة المعدات جافة وبعيدًا عن مصادر المياه. قد يؤدي التعرض لفترات طويلة للرطوبة العالية إلى الإضرار بالعزل الداخلي والمسارات الكهربائية.
5. الصيانة الخاملة: إذا ظل الفرن النفقي خاملاً لفترات طويلة، فيجب تشغيله بشكل دوري للحفاظ على سلامة المكونات الإلكترونية وإطالة عمر الخدمة الإجمالي.
6. القفل الهوائي: أثناء دورة التسخين أو عندما يكون الفرن في درجة حرارة التشغيل، يُمنع بشدة تفعيل أزرار رفع الأسطوانة لمنع الحروق الحرارية الشديدة.
7. الخلوص الميكانيكي: تأكد من بقاء جميع الأيدي والأجسام الغريبة خالية من حزام شبكة التيفلون وسلاسل القيادة والدفاعات الدوارة أثناء التشغيل.
8. أمان الخزانة: يجب أن تظل خزانة التوزيع الكهربائية مغلقة أثناء تنشيطها. يُسمح فقط للكهربائيين المعتمدين بالوصول إلى وحدات SCR وPLC الداخلية لمنع حدوث صدمة كهربائية.
9. مخاطر الاحتراق: يمنع منعا باتا معالجة المواد القابلة للاشتعال أو الانفجار أو شديدة التقلب غير المحددة في بروتوكول التصميم الأولي.
10. سلامة التهوية: تأكد دائمًا من أن منافذ عادم المركبات العضوية المتطايرة خالية من العوائق ومتصلة بشكل صحيح بنظام التهوية في المصنع لمنع تراكم الغاز.
