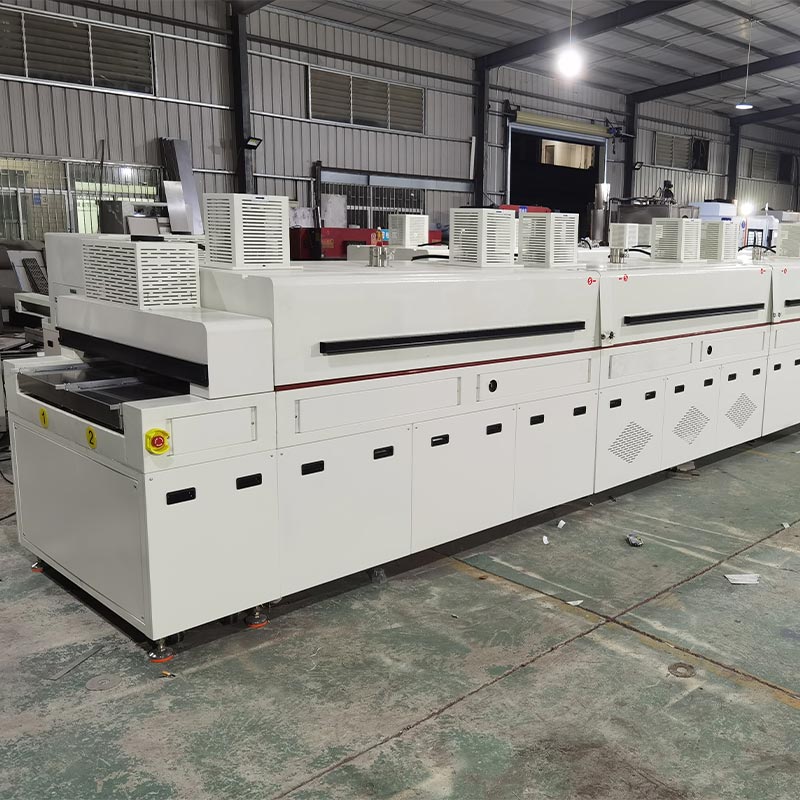

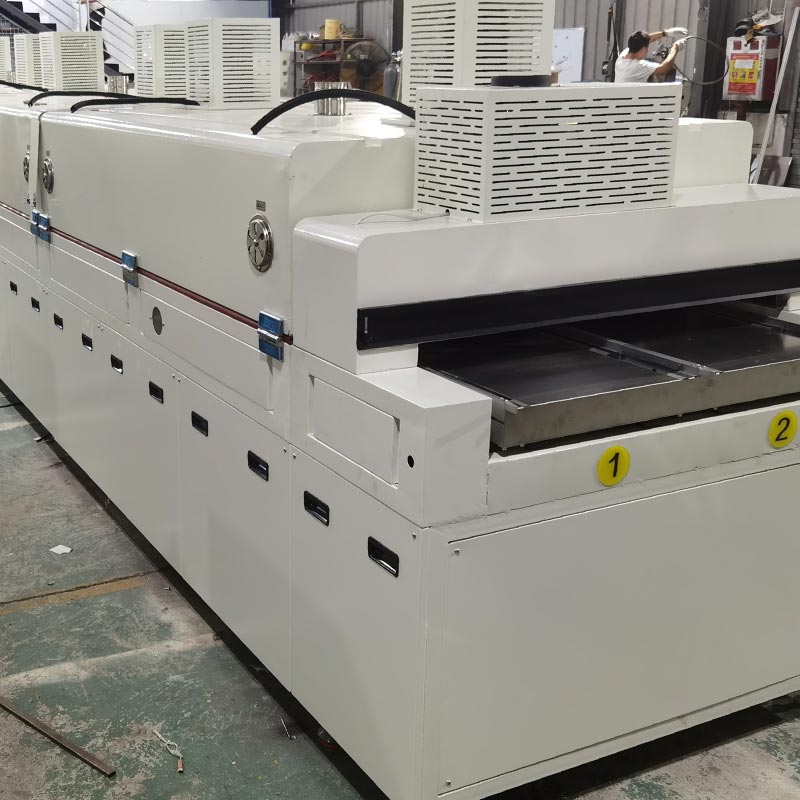

فرن نفق IR بسلسلة متعددة السرعات

في صناعة 3C والإلكترونيات سريعة الخطى، تعتمد كفاءة الإنتاج على التكامل السلس بين التدفئة والخدمات اللوجستية. إن فرن نفق IR ذو السلسلة المتعددة السرعات من Dingfeng هو حل عالي الجودة ومناسب لجميع الأحوال الجوية ومصمم خصيصًا للأداء المتميز. مع أكثر من 20 عامًا من الخبرة الحرارية، يشتمل تصميمنا المعياري على نظام سلسلة متعدد السرعات SUS201 متطور ومجهز بقضبان توجيه مخصصة من الألومنيوم، مما يعمل على تحسين تداول الناقلات الآلية. باعتبارنا مصنعًا وموردًا صينيًا، فإننا نقدم هذا المنتج عالي الجودة لتجار الجملة في جميع أنحاء العالم.

إرسال استفسار

وصف المنتج

يمكنك شراء طلب بالجملة لفرن نفق IR متعدد السرعات من Dingfeng. على عكس الأفران الحرارية العادية، يمكن للأشعة تحت الحمراء أن تخترق المنتجات وتعالج الحبر والراتنج من الداخل. لقد قمنا أيضًا بتجهيز أ نظام دوران حلزوني من الفولاذ المقاوم للصدأ مقاس 10.5 بوصة تم تطويره ذاتيًا لضمان توزيع الهواء الساخن بالتساوي ضمن نطاق العرض الفعال 460 مم. يحتوي هذا الفرن على خمس مناطق تسخين مستقلة، يتم التحكم فيها بواسطة Delta PLC وSSR وحدات، وهي قادرة على توفير التوزيع الدقيق للحرارة المطلوبة للمعالجة عالية الجودة والخالية من الفقاعات.

المعلمات التقنية الرئيسية

لا.	غرض	مواصفة
1	نموذج	DF-IR4613-2
2	الأبعاد الشاملة	الطول 13000 * العرض 1300 * الارتفاع 1720 ملم
3	قوة	AC380V 68KW 50 هرتز
4	طول المدخل الفعال	200 ملم
5	طول منطقة التدفئة	2000 مم * 5 أقسام
6	طول المخرج الفعال	1000 مم (امتداد سلسلة مزدوج السرعة)

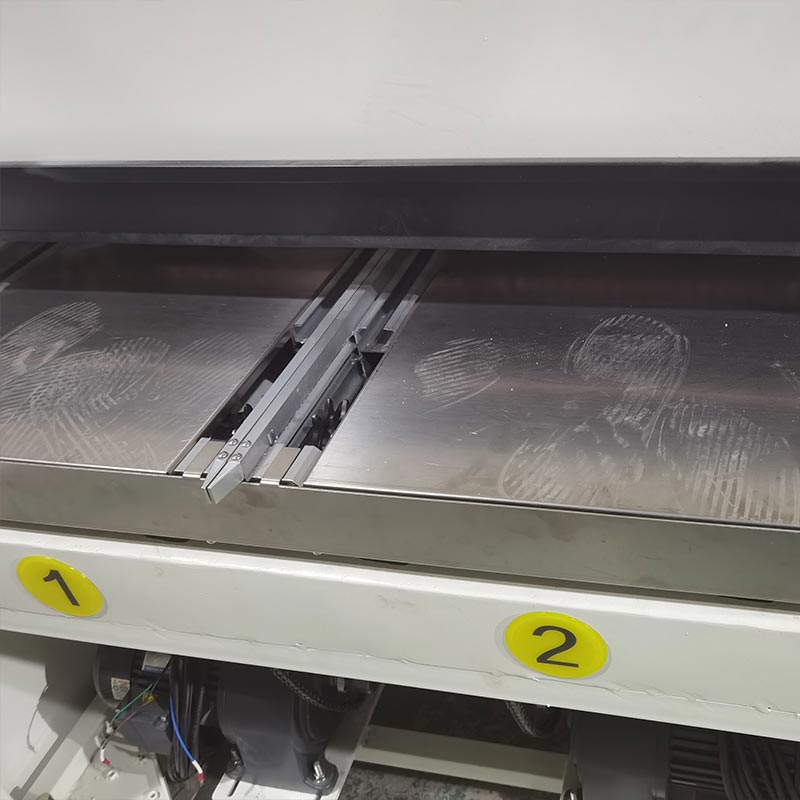

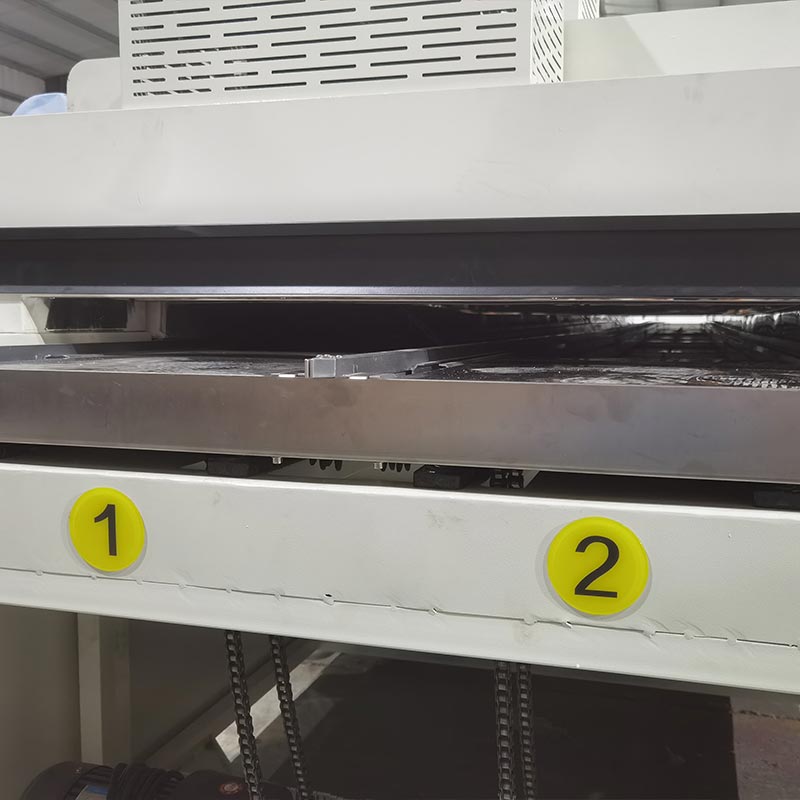

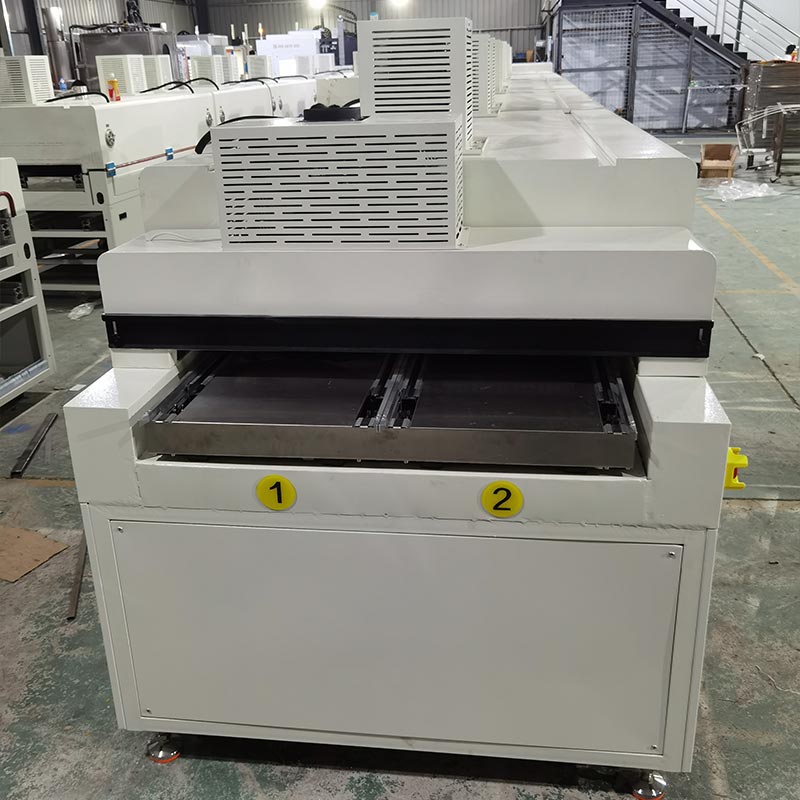

7	عرض الناقل الفعال	460 مللي متر * 2
8	ارتفاع الناقل الفعال	0 ~ 50 ملم قابل للتعديل
9	سرعة الناقل	0 ~ 3 م/دقيقة قابل للتعديل
10	ارتفاع العمل	910 ~ 940 ملم قابل للتعديل
11	وضع المعالجة	دوران الهواء الساخن + الأشعة تحت الحمراء
12	التحكم في درجة الحرارة	Delta PLC + وحدة التحكم في درجة الحرارة Delta، الدقة ±0.5 درجة مئوية
13	مخرجات التدفئة	SSR تتابع الحالة الصلبة
14	علاج نطاق درجة الحرارة	درجة الحرارة ~ 180 درجة مئوية
15	توحيد درجة الحرارة	± ± 5 درجة مئوية
16	درجة حرارة سطح الفرن	≥ البيئة المحيطة +8 درجة مئوية
17	سخان	مصباح كريستال من ألياف الكربون بالأشعة تحت الحمراء
18	الحزام الناقل	SUS201-2.5 سلسلة مزدوجة السرعة
19	طول خط العودة	8 م، متساطح مع حاجز توجيه المخرج العلوي
20	التنظيف والصيانة	غطاء كهربائي بفتحة جانبية
21	منطقة المعالجة للعادم الطبيعي	5 منافذ، قطر 4 بوصات، ~0.8 م³/الدقيقة لكل منها
22	مدخل/مخرج عادم غاز النفايات	2 منفذ، قطر 5 بوصات، ~9 م³/الدقيقة لكل منهما
23	تبريد المنتج	تبريد بمروحة محورية عالية السرعة + مروحة طرد مركزية سفلية منخفضة الضوضاء؛ 23 م³/دقيقة، قطر 6 بوصة، مخرج واحد
24	إجمالي تدفق غاز النفايات	~45 م³/دقيقة
25	حماية السلامة	حماية من التسرب والحمل الزائد ودرجة الحرارة الزائدة والتوقف في حالات الطوارئ

ميزات التصميم

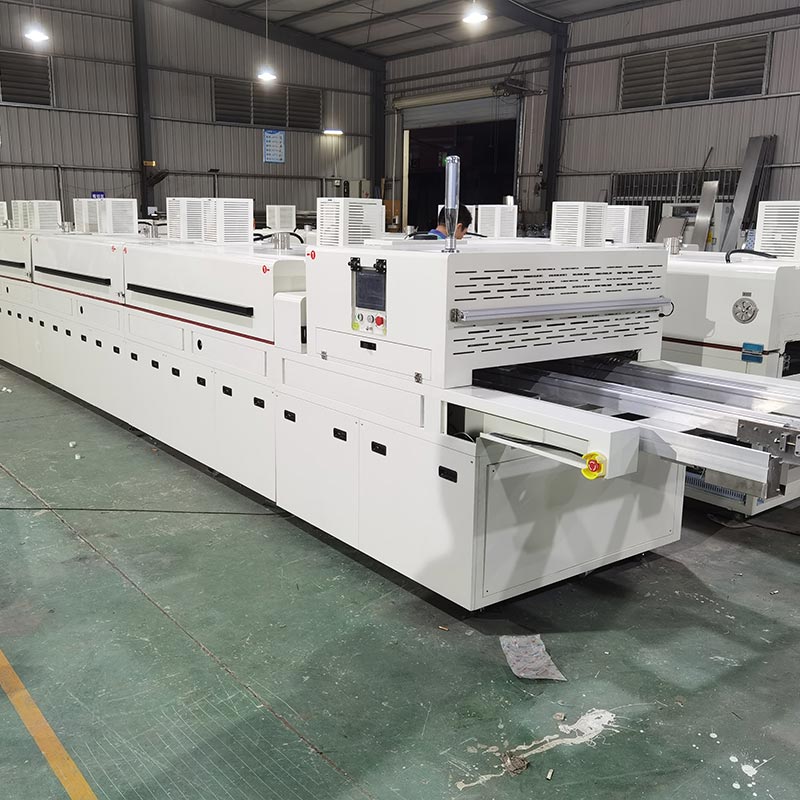

يلتزم الفريق بمبدأ السلامة أولاً في التصميم، مما يضمن تزويد المشغلين بالخزنة بيئة العمل. تعتمد الثقة في التصنيع الحديث على البيانات. نحن نجمع بين غطاء فرن قضيب الدفع الكهربائي مع جهاز قطع التسخين التلقائي عند فتحه. تم تجهيز فرن النفق IR ذو السلسلة المتعددة السرعات الخاص بنا بـ شاشة WayneView تعمل باللمس عالية الوضوح مقاس 10.2 بوصة، مما يسمح للمشغلين برؤية درجة الحرارة والحزام الناقل التردد والتيار الناتج في الوقت الحقيقي. يمكن لهذا النظام تخزين منحنيات درجة الحرارة لمدة تصل إلى 90 يومًا، مما يوفر التتبع الرقمي الكامل مطلوب لإجراء عمليات تدقيق صارمة للجودة وتحسين العملية.

مزايانا

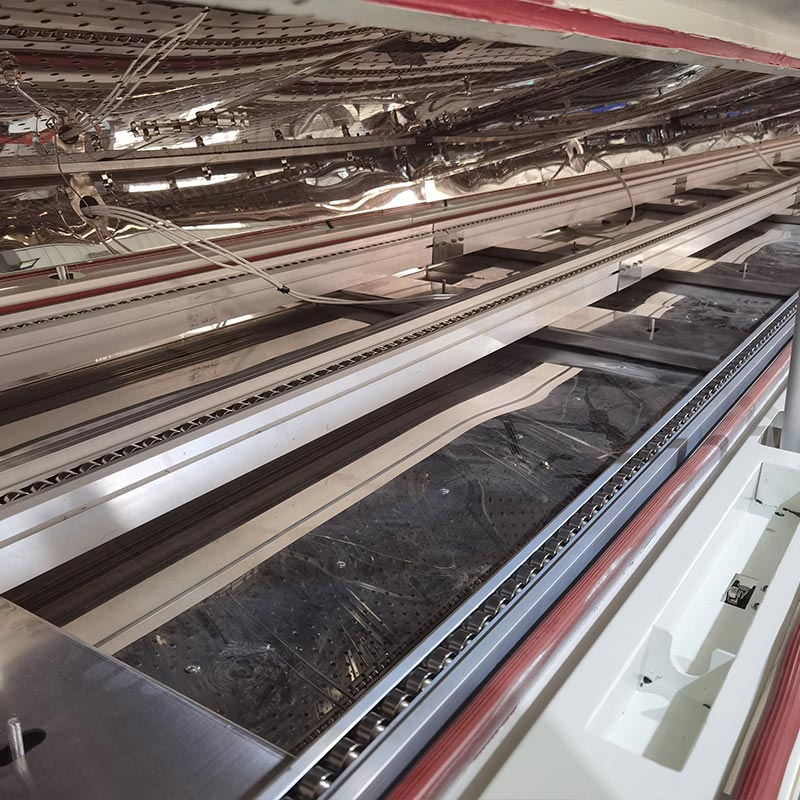

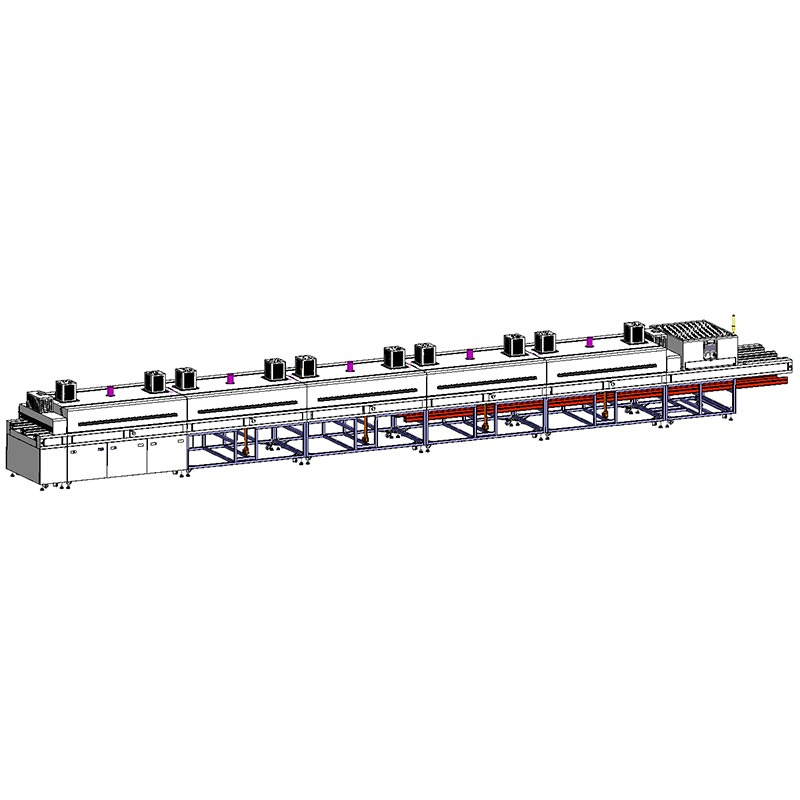

تم تصميم فرن نفق IR متعدد السرعات خصيصًا لتحقيق أقصى استفادة من المساحة. - بطول 8 أمتار الحزام الناقل الدوار ذو القناة المزدوجة يسهل عملية النقل المستمرة. الجزء الداخلي مصنوع من الفولاذ المقاوم للصدأ بلمسة نهائية مرآة، مما يمنع الجزيئات من السقوط. الإطار مصنوع من الدرجة الصناعية 40# مقاطع فولاذية ويتم معالجتها بطبقة مسحوق ذات درجة حرارة عالية، مما يضمن متانة عالية للغاية. للحفاظ على أ بيئة عمل مريحة، نستخدم 120K مادة عازلة من السيليكا والألومينا وطبقة عازلة للهواء مزدوجة الوظيفة، الحفاظ على القشرة باردة وموفرة للطاقة. يضمن منتجنا ZDF-200 وصول المنتجات إلى درجة حرارة الغرفة بسرعة من قبل ترك خط الإنتاج.

جهاز قياس استهلاك الطاقة للمعدات

غرض	قوة	الكمية	المجموع
1-5 نظام تدفئة المنطقة	10.8 كيلو واط	5 مجموعات	54 كيلو واط
محرك الخط الناقل	1.5 كيلو واط	2 مجموعات	3 كيلو واط
محرك ناقل العودة	0.4 كيلو واط	2 مجموعات	0.8 كيلو واط
مروحة العادم	200 واط	2 مجموعات	0.4 كيلو واط
تبريد الهواء القسري	2 كيلو واط	1 مجموعة	2 كيلو واط
مروحة تدوير الهواء الساخن	0.75 كيلو واط/وحدة	10 مجموعات	7.5 كيلو واط
إجمالي الطاقة	—	—	≈68 كيلو واط
قوة التشغيل العادية (عند درجة حرارة ثابتة)	—	—	≈40 كيلو واط/ساعة
متطلبات إمدادات الهواء	/	—	/
استهلاك المياه	/	—	/

سيناريو التطبيق

يستخدم فرن نفق IR ذو السلسلة متعددة السرعات بشكل أساسي على نطاق واسع في سيناريوهات المعالجة الحرارية الصناعية التي تتطلب التنسيق معها لوحات التثبيت لعمليات خط التجميع المستمرة واسعة النطاق. إنه يغطي معالجة لوحة PCB وشيخوخة المكونات الخبز في مجال أشباه الموصلات الإلكترونية، وتجفيف صفائح القطب الكهربائي لبطارية الليثيوم وشيخوخة الخلايا في درجات الحرارة العالية صناعة الطاقة الجديدة، ومعالجة طلاء المكونات وتليين الأجزاء البلاستيكية في صناعة السيارات و مجالات الأجهزة المنزلية، وكذلك تجفيف مواد التعبئة والتغليف في الصناعات الغذائية والدوائية.
